- Ces images parlent d'elles-mêmes. La douille,
Ø 6 mm, filetée, est la clef du montage. Le
trou interne de Ø 4 convient parfaitement pour recevoir
l'axe.
- Se procurer cette douille est simple: récupérer
une valve de chambre à air de vélo, ou une
douille de connexion électrique, dite "banane",
de préférence non isolée.
- Sur une valve, il faut scier l'extrémité
pour que le trou Ø 4 mm soit libre sur toute la longueur.
- Pour l'axe, se servir de pinoche, ou de boulon Ø
4 avec partie lisse.
- Le reste du montage sur un berceau quelconque ne présente
aucune difficulté.
- J'utilise ce montage sur tous mes berceaux depuis des
années.
|
|
- Par expérience, force est de constater qu'un
point essentiel dans la construction de l'arceau de la nacelle
est la mise en place de l'axe de rotation. Ce n'est pas
facile d'imaginer un système mécanique simple,
léger et robuste. A observer beaucoup de réalisations
d'aérophotographes, il apparaît que les bonnes
solutions ne sont pas nombreuses.
La roue dentée en plastique
rouge est collée sur l'axe avec de la colle epoxy.
-
- Dernier conseil pour la motorisation: la démultiplication
doit être telle qu'un tour est obtenu entre 8 et 12
secondes.
-
|
Voici la douille traversant le cadre
de la nacelle, un profilé en L.
Sous la partie horizontale il y a un court tube en aluminium
pour ajuster la position de la roue dentée. L'écrou
au dessus est caché par la gaine rouge du cable électrique
du mini servomoteur.. |
|
- Vue du côté du mini servomoteur
- Le rapport d'engrenage est de 10/40.
-
- L'axe est libre de déplacement vertical sur 10
mm. Cela rend possible d'embrayer le moteur ou de le débrayer
en soulevant la nacelle vers le haut.
|
|
|
Au dessus de ces dispositifs on peut mettre soit un e suspension
Picavet, soit un pendule.

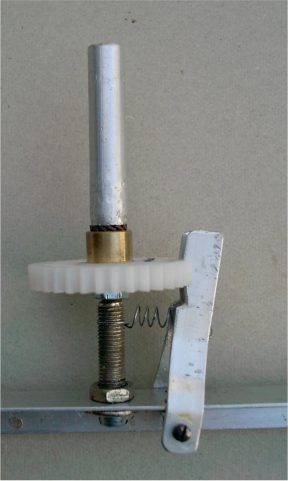

Ce dispositif ci-contre est une autre façon de faire
un réglage rapide et manuel de la direction panoramique.
Cette image montre combien il est facile de fixer un axe
de rotation puisque le percement d'un trou suffit.
|
