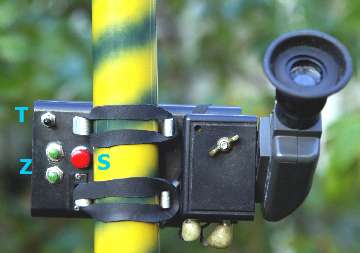

- Le boîtier de commande donne accès à
quatre fonctions:
- - déclenchement [S]
- - inclinaison [T]
- - video
- - zoom [Z]
- Le boîtier de commande doit être relié
au boîtier du berceau. Ce pourrait se faire par radio.
j'ai préféré une liaison filaire par
cable. Le boîtier de commande accueille aussi le viseur
et il contient la batterie d'alimentation du tout.
-
- Le boîtier de commande est fixé sur la
perche de sorte que le porteur puisse regarder dans le viseur.
|
-
|
-
|
- Déclenchement
-
- Le déclenchement diffère selon les appareils.
Sur la plupart de mes appareils le déclenchement
se fait par contact électrique direct, autrement
il faut un dispositif spécifique à chaque
cas.
- Un bouton poussoir sur le boîtier de commande
est connecté avec le berceau, quel que soit l'appareil.
- Ceci nécessite deux conducteurs. Il est possible
d'utiliser pour l'un d'eux le blindage du cable.
|
-
|
- Pour les appareils sans dispositifs de déclenchement,
il reste le recours à un mini-servo qui appuie sur
le bouton de déclenchement de l'appareil.
- Pour les appareils à déclenchement électrique
par simple contact comme en Olympus un interrupteur simple
suffit.
- Pour les appareils avec déclenchement infra-rouge
comme mon camescope Panasonic, ou pour les appareils
avec un codage de la commande de déclenchement comme
mes appareils Ricoh, il faut un module électronique
spécifique.
- Voir la page déclenchement.
-
|
- Inclinaison
-

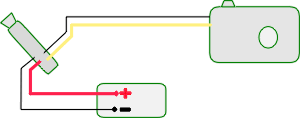

- L'inclinaison est une alimentation directe du moteur
du servo. Un double interrupteur inverseur [on-off-on] permet
d'inverser la polarité du courant continu. Le schéma
montre l'interrupteur-inverseur en position arrêt.
Quand l'interrupteur est poussé dans l'un ou l'autre
sens, le moteur du servo tourne dans un sens ou dans l'autre.
- Ceci nécessite deux conducteurs seulement.
|
-
|
-
|
-
|
-
|
- Video
-
- La sortie video de l'appareil est reliée au viseur.
Le viseur est récupéré sur un camescope
hors d'usage. Voir cette page pour plus de détails
sur le viseur.
- Ceci nécessite deux conducteurs. Il est
possible d'utiliser pour l'un d'eux le blindage du cable.
-
|
- Zoom
-
- C'est le plus délicat à installer. Sur
un ancien photoscope j'avais réussi à
commander le zoom par contacts électriques directement
sur l'appareil. Cependant il n'y avait pas de zoom pas à
pas. Désormais il faut installer un servomoteur.
Un controleur de servo est installé dans le boîtier
de commande. Il y a deux boutons poussoir, l'un pour zoomer,
l'autre pour dézoomer. Voir cette page pour les dispositions
particulières au servo du zoom.
- Ceci nécessite 3 conducteurs.
-
|
-
|
-
|
- Cable
-
- Le cable reliant le boîtier de commande au berceau
passe par l'intérieur de la perche. Dans le tronçon
supérieur il doit passer par un orifice de diamètre
8mm seulement. Il doit avoir assez de conducteurs pour passer
toutes les fonctions. Il doit être aussi fin et léger
que possible. Sur les précédents berceaux
il n'y avait que 4 conducteurs et la tresse. Maintenant,
avec le zoom, le cable a 8 conducteurs plus la tresse. Il
est plus gros et plus lourd. L'astuce est d'avoir un connecteur
qui s'enfile dans le tube de diamètre intérieur
Ø8mm.
- La seule solution a consisté à réaliser
ce connecteur avec de la barette sécable au pas de
2,54mm.
-
|
|
-

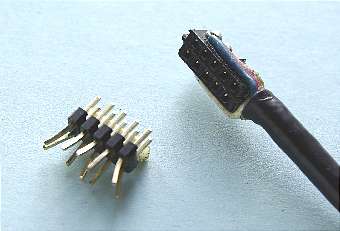

Voici la prise femelle avant d'être
moulée avec du mastic deux composants et la prise
male correspondante.
|
- Cablage
-
- La connexion du cable sur le boîtier de commande
est une prise DIN 45329 (7-pin). En réalité
je n'ai pas pu trouver dans lee commerce une prise
DIN 45326 (8-pin)
-
|
-
|
- 1 = déclenchement Ricoh
- 2 = déclenchement Olympus ou la video
- 3 = signal video
- 4 = inclinaison
- 5 = inclinaison
- 6 = code servo zoom
- 7 = alimentation 6V plus
- 8 = masse et alimentation 6V moins
|
